HX3220A DC-DC 降压恒流芯片
作者:  来源:本站  发表时间:2018-11-19 14:04:56   浏览:

产品概述DC12-24V恒流芯片|车灯恒流芯片|高精度恒流IC

外置MOS开关降压恒流芯片规格书

概述

HX3220A是一款内置100V功率MOS高效率高精度开关降压型大功率LED恒流驱动芯片。HX3220A采用固定频率的PWM工作模式,典型工作频率为140KHZ

HX3220A采用了平均电流检测模式,因此具有优异的负载调整率特性。

HX3220A集成了高低亮功能,可以通过MODE端口实现高低亮功能切换。MODE悬空或接地为高亮模式,MODE接高电平为1/2电流的半亮模式。

HX3220A支持线性调光,可通过CS端进行调光

HX3220A内部还集成了VDD稳压管以及过温保护电路等,减少外围元件并提高系统可靠性。

HX3220AA采用SOT23-6封装。

特点

◆支持线性调光

◆宽压输入范围8-150v

◆输出电流范围100ma-5.0A

◆CS电压:200mV

◆高效率,可达93%

◆工作频率:140KHz

◆芯片供电欠电压保护:4.1V

◆智能过温保护

◆内置VDD稳压管

定购信息

定购代码

外型

包装(个)

打印

HX3220A

SOT23-6

3000/盘

XXXX

管脚图

脚位图

序号

管脚

功能


1

DRV

驱动端,外接MOS的栅极

2

 GND

接地

3

NC

悬空不接

4

VDD

芯片电源

5

MODE

高低亮选择脚

6

 CS

电感峰值电流检测脚



应用领域

◆电动自行车灯,摩托车灯

◆汽车照明

◆LED射灯

◆大功率LED照明

◆LED背光灯

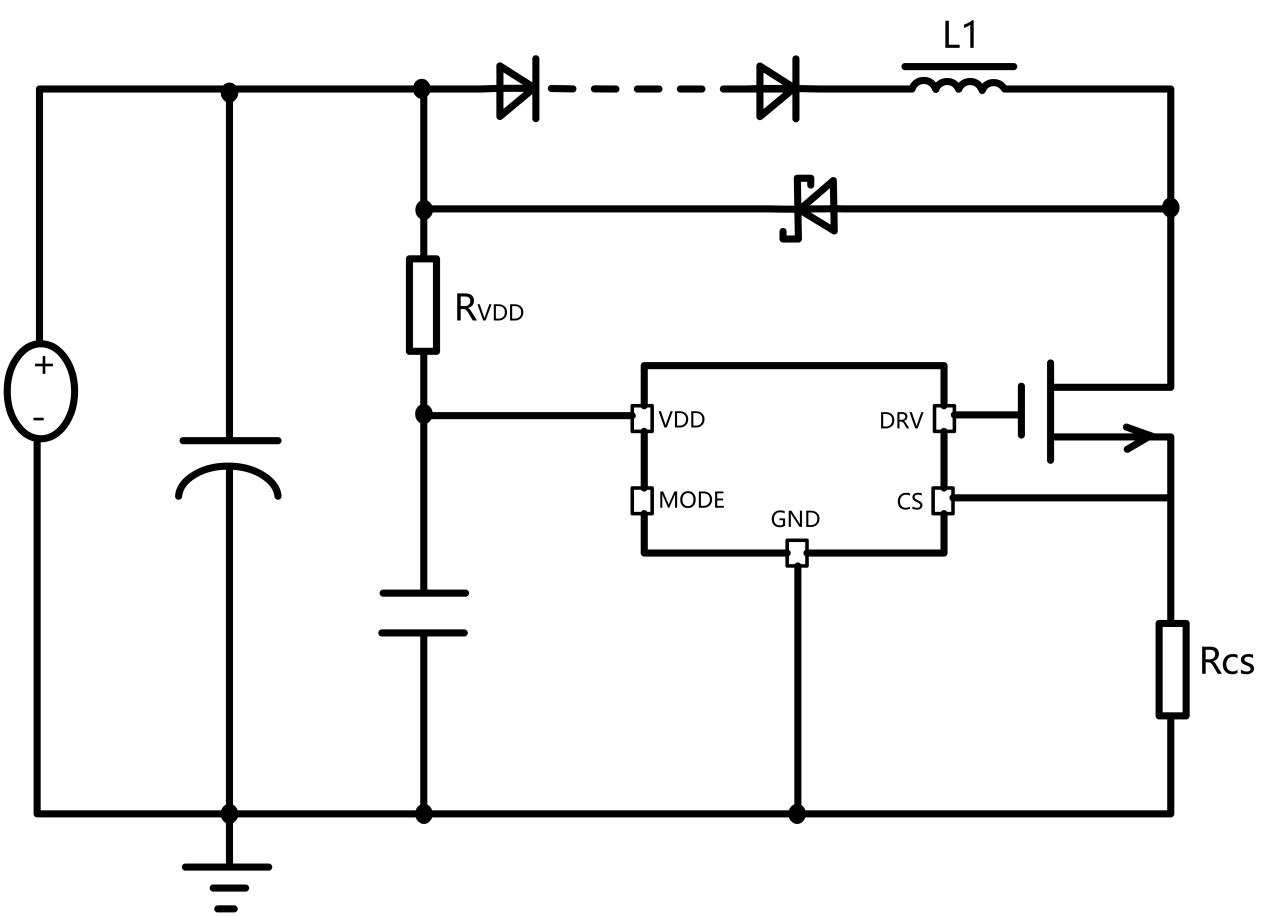

应用原理图

极限参数

如无特殊说明,环境温度为25℃

符号

描述

参考范围

单位

VDD

VDD端最大电压

6

V

VMAX

MODE与CS脚电压

-0.3∽VDD+0.3

V

PSOT23-6

SOT23-6封装最大功耗

0.3

W

TA

工作温度范围

-40∽85

TSTG

存储温度

-40∽120

TSD

焊接温度范围(时间小于30秒)

240

TESD

静电耐压值(人体模型)

2000

V

注:极限参数超过上表中规定的工作范围可能导至器件损坏。而工作在以上条件下可能会导致器件的可靠性。



电特性

如无特殊说明,VDD=5.5V,TA=25℃

参数

符号

测试条件

最小值

典型值

最大值

单位

电源电压

VDD钳位电压

VDD

IVDD<10mA



5.8



V

欠压保护电压

VDD_UVLO

VDD上升



4.1



V

欠压保护迟滞

VDD_HYS





0.4



V

电源电流

工作电流

IOP





1.6



mA

待机输入电流

IINQ

无负载,EN为低电平



500



uA

电流采样

VCS均值

VCS_TH



192

200

208

mV

工作频率

工作频率

FS

T



140



KHZ

MODE阻抗



MODE下拉电阻

R_DIM





80



KOHM

DRV驱动

DRV上升时间

Trise

DRV脚接500PF电容





50

ns

DRV下降时间

 Tfall

DRV脚接500PF电容





50

ns

过温保护

过温调节

OTP_TH





140











功能描述

工作原理:

HX3220A采用固定频率的PWM工作模式,典型工作频率为140KHZ。HX3220A采用平均电流检测模式,因此具有优异的负载调整率特性,电路工作在开关管导通和关断两种状态。

参见上面原理图所示应用电路图,当MOS开关管处于导通状态时,输入电压VIN通过LED灯,电感L,MOS开关管,电流检测电阻RCS对电感充电,流过电感的电流随充电时间逐渐增大,芯片在MOS管导通阶段采样CS脚电压并在MOS关断时保持此电压。当电流检测电阻RCS上的峰值电压降达到芯片内部误差放大器所设定的电压后控制电路使得DRV输出端变为低电平并关断MOS开关管。

MOS开关管周期结束后,芯片内部OSC的时钟信号使得MOS管重新转入导通状态,并重复以上导通与关断过程。



输出电流设置:

LED输出电流采样RCS设定:ILED=0.2/RCS



电感取值:

为保证系统的输出恒流特性,电感电流应工作在连续模式,要求的最小电感取值为:

L1>4 x VLED x (1-(VLED/VIN)) x (Rcs/FS)

MODE脚设置:

HX3220A可通过MODE脚进行高低亮功能选择,MODE脚悬空或接地,则工作在高亮模式,LED全亮输出。MODE脚接VDD,则工作在低亮模式,LED输出电流减半。



调光:

HX3220A可通过CS脚进行线性调光。



芯片布局考虑

电流检测电阻RCS到芯片CS引脚以及GND引脚的连线需短而粗,以减少连续寄生电阻对输出电流精度影响。



供电电阻选择:

HX3220A通过供电电阻RVDD对芯片VDD供电:

RVDD=(VIN-VDD)/IVDD

其中VDD取决5.8V,IVDD典型取值2mA,VIN为输入电压。芯片内部接VDD脚的稳压管最大钳位电流不超过10mA,应注意RVDD的取值不超过这个,以免流入VDD的电流超过允许值,否则需外接稳压管钳位。



过温保护:

当芯片温度过高时,系统会限制输入电流峰值,典型情况下当芯片内部温度超过140度以上时,过温调节开始起做用:随温度升高输入峰值电流逐渐减小,从而限制输入功率,增强系统可靠性。
