HX3328B DC-DC降压恒流LED驱动IC
作者:  来源:本站  发表时间:2018-11-19 14:12:32   浏览:

产品概述HX3328B DC-DC降压恒流LED驱动IC

内置MOS开关降压恒流芯片规格书

概述

HX3328是一款内置100V功率MOS高效率高精度开关降压型大功率LED恒流驱动芯片。 HX3328采用固定关断时间的锋值电流控制方式,关断时间可以通过外部电容进行调节,工作频率可以根据用户要求而改变。

HX3328通过调节外置的电流采样电阻,能控制高亮度的LED灯的驱动电流,使LED灯亮度达到预期恒定亮度。

HX3328DIM端加PWM信号,可以进行PWM调光,DIM端同时支持线性调光。

HX3328内部还集成了VDD稳压管以及过温保护电路,减少外围元件并提高了系统的可靠性。并采用了ESOP8封装底部散热片内置接SW脚。

特点

内置100V MOS

最大工作电流1.5A

宽压输入范围3.6-100v

高效率,可达93%

支持PWM和线性调光

最大工作频率:1MHz

◆CS电压:250mV

芯片供电欠电压保护:3.2V

关断时间可调

智能过温保护

内置VDD稳压管


管脚图

脚位图

序号

管脚

功能



ESOP-8

1

GND

接地

2

NC

悬空

3

DIM

调光脚,支持PWM调光和线性调光;DIM接地则关断输出,DIM电压高过3.0V则电流100%输出

4

SW

开关脚,接内置MOS管漏极

5

CS

56脚短接,电感峰值电流检测脚

6

CS

56脚短接,电感峰值电流检测脚

7

TOFF

关断时间设置

8

VDD

芯片电源



应用领域

自行车,电动车,摩托车灯

强光手电筒

◆LED射灯

大功率LED照明

◆LED背光灯

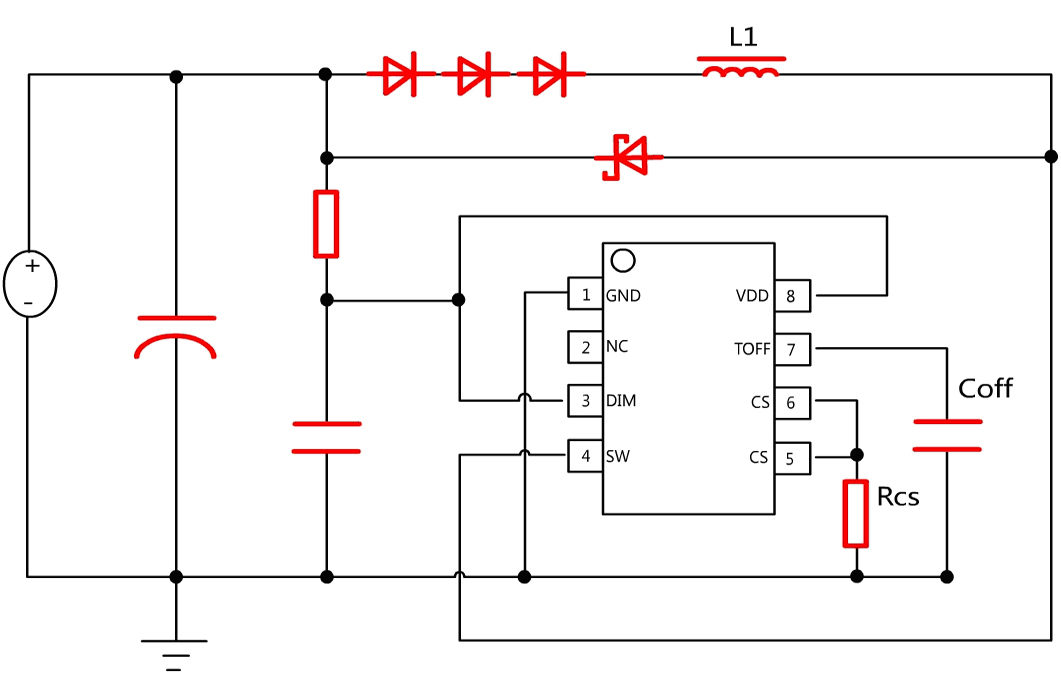

应用
