HX3326A DC-DC降压恒流LED驱动IC
作者:  来源:本站  发表时间:2018-11-19 14:12:04   浏览:

产品概述

开关降压恒流芯片规格书

概述

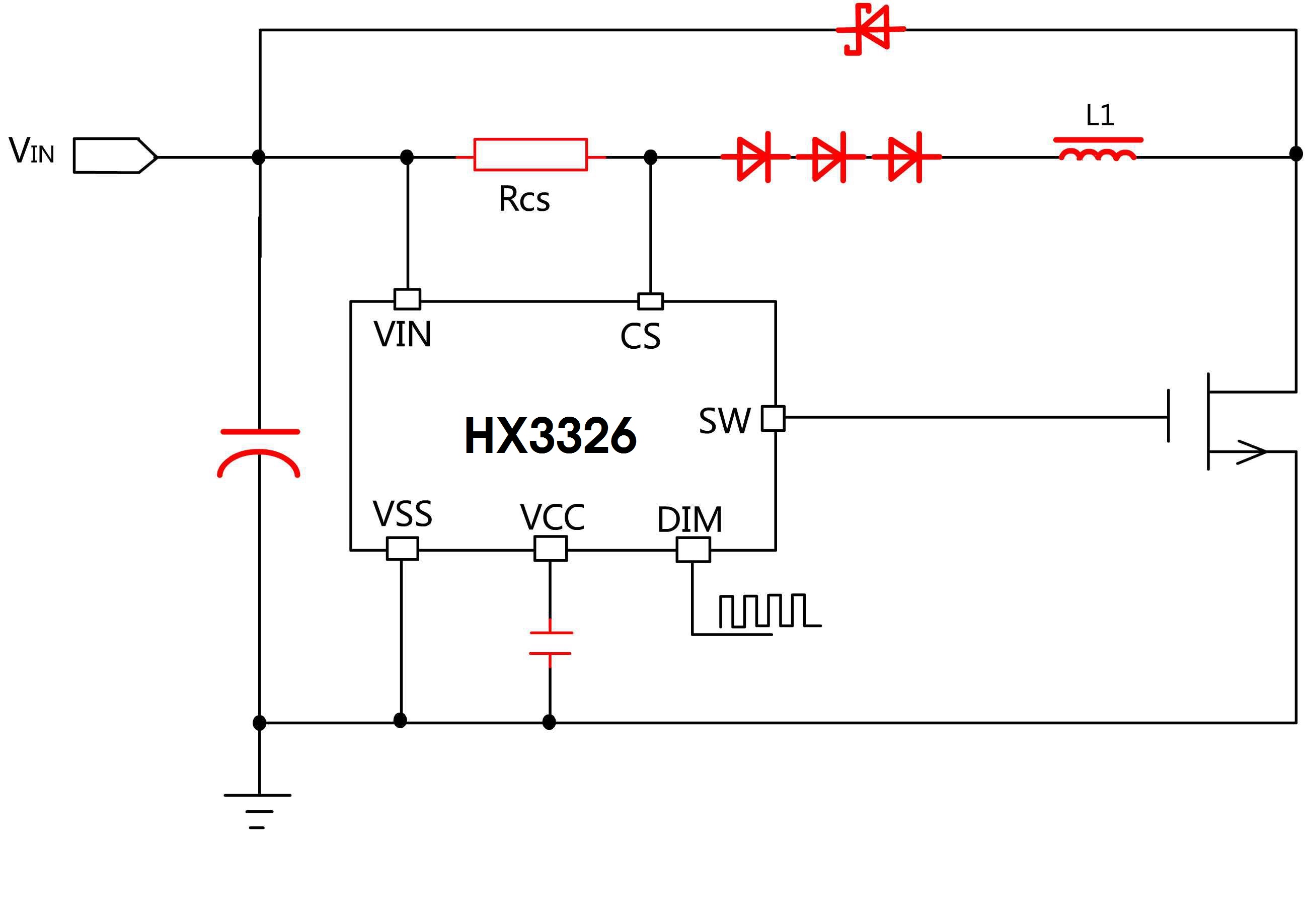

HX3326是开关降压型高精度、高亮度LED恒流驱动控制器。HX3326通过一个外接电阻设定输出电流,最大输出电流可达5A;外围只需很少的元件就可以实现降压、恒流驱动功能,并可以通过DIM引脚实现辉度控制功能。

HX3326系统采用电感电流滞环控制方式,对负载瞬变具有非常快的响应,对输入电压具有高的抑制比;其电感电流纹波为20%,且最高工作频率可达1MHz。HX3326特别适合宽输入电压范围的应用,其输入电压范围从5.5-40V。

HX3326内置过温保护电路,当芯片达到过温保护点,系统立即进入过温保护模式,将降低输入电流以提高系统的可靠性。

HX3326特别内置了一个LDO,其输出电压为5V,最大可提供5mA电流输出。

HX3326采用SOT23-6封装。

特点

◆宽压输入范围5.5-36v

◆高效率,可达96%

◆高端电流检测

◆最大工作频率:1MHz

◆最大辉度控制频率:5KHz

◆滞环控制,无需环路补偿

◆芯片供电欠电压保护:3.2V

◆过温保护

◆电流精度:±3%

◆最大工作电流5A

◆低压差工作时,可以保持高稳定性



订购信息

订购型号

外型

包装(Pcs)

打印

HX3326A

SOT23-6

3000/盘

LEDAXXXX



管脚图

脚位图

序号

管脚

类型

描述



1

CS

输入

电流检测端

2

DIM

输入

辉度控制端

3

VIN

电源

电源电压

4

VCC

输出

LDO输出

5

DRV

输出

功率开关管驱动器

6

VSS



应用领域

◆自行车,电动车,摩托车灯

◆强光手电筒

◆LED射灯、大功率LED照明

◆LED背光灯
