恒流二极管广泛应用
作者:华芯  来源:本站  发表时间:2021-09-18 11:00:51   浏览:

恒流二极管驱动器


产品特色

◆固定电流恒流驱动器

◆固定电流设计,不需要外加电阻设定电流

◆宽广电源设计, 不需另外提供电源

◆电源电压范围2.0V - 17V

◆可通过系统电源端或者地线端做PWM 调光

◆颗粒间输出电流差异低于±5%

◆电源电压调整率小于2%/V



产品简介

NS20XX系列产品是一款简单易用的定电流驱动芯片,具有良好的负载与电源调变率和极小输出电流误差。该芯片采用线性恒流方式使LED工作在最佳状态,即使在大面积光源上,电源及负载大幅波动时都能让LED亮度均匀一致, 延长了LED使用寿命。该系列芯片采用了SOD123二极管封装,类似常规恒流二极管 (CRD),通过内建的高稳定度线性恒流电路实现恒流输出,极大简化了应用难度。在高压电源和低LED负载电压的应用场合,可采用接入一颗高压MOSFET或BJT的方式来分摊多余电压,从而方便应用在市电通用照明场合。

产品广泛应用:

低压灯条等低压照明

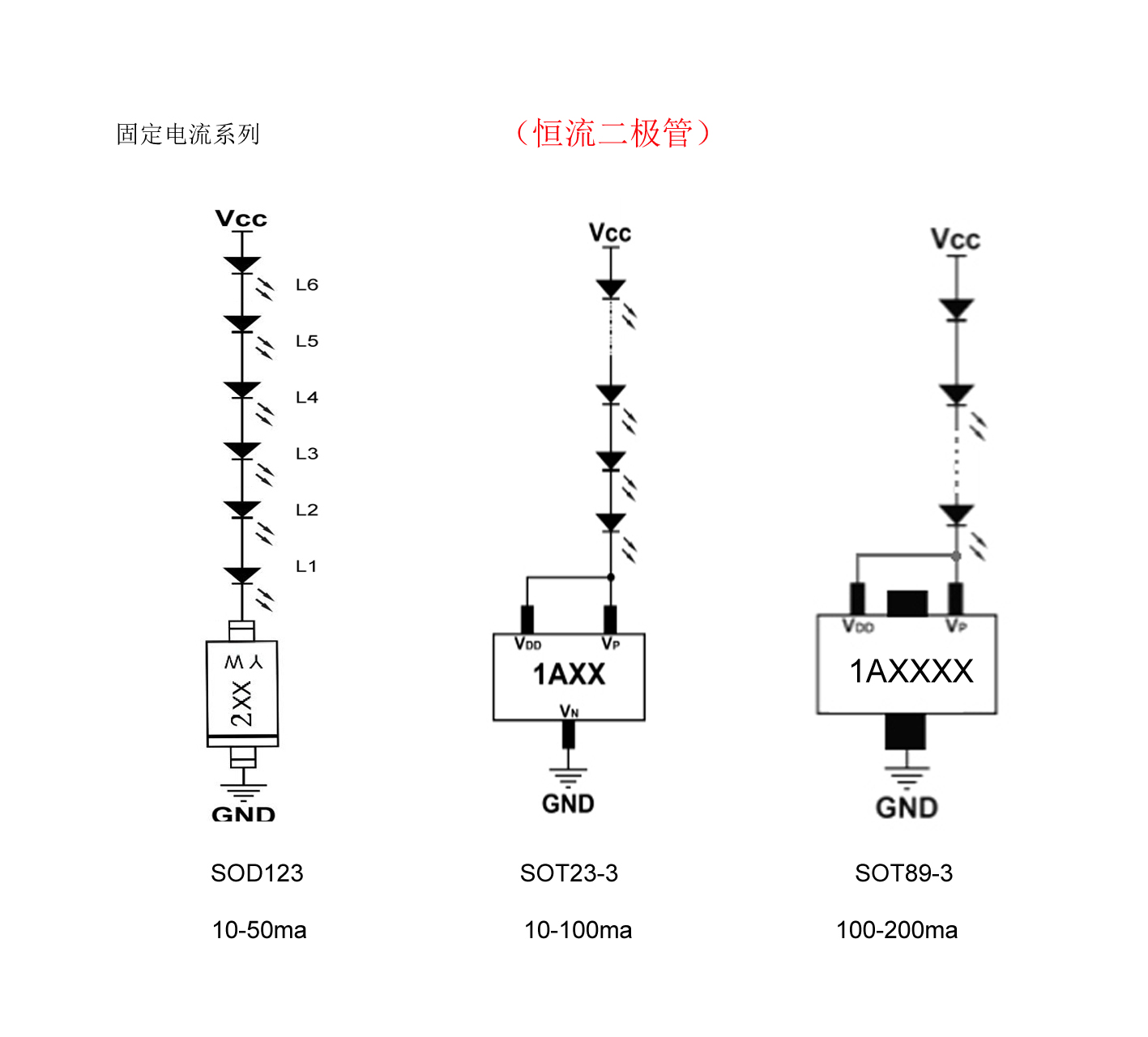

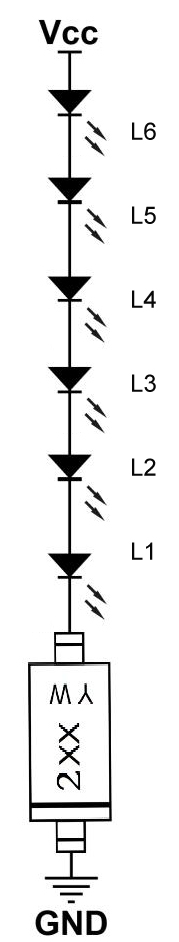

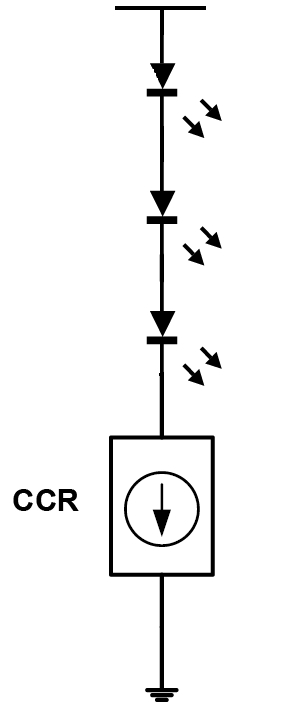

原理图
