灯带灯条恒流芯片SOD123恒流二极管封装应用简单方便

概述

HX201是一款专为LED照明而设计的恒流驱动芯片。其采用了先进的高压COMS工艺制程，以及可靠，稳定的电路架构，保证了HX201支持宽电压输入，并可以提供非常稳定的恒流输出。

HX201的电源电压线性调整率，负载调整率等恒流特性参数非常优异，可以有效地避免由于电源电压波动而造成的LED灯具的亮度变化。

HX201极低的启动电压，以及超低待机功耗，可以有效减少待机损耗，提高电源效率，最高可达99%以上。

HX201内置温度补偿电路，在环境温度变化的情况下仍能确保输出电流的稳定性。

HX201采用SOD123封装。

特点

◆HX201单信道定电流驱动器，最大60MA

◆固定电流设计，不需要外加电阻设定电流,无EMC问题

◆电源电压范围1.2-17V

◆输出端承受电压范围0.2-17V

◆IC承受功耗典型300MW

◆工作温度-40℃ - 120℃

◆片间电流差异低于 ±3%

◆高电压应用时芯片可串接使用*(单信道型态可串接)

◆负载调变率1%/V

◆内置125℃温度保护

◆无铅环保封装SOD123

极简、极致、极精

电流选型：10、15、20、25、30、35、40mA

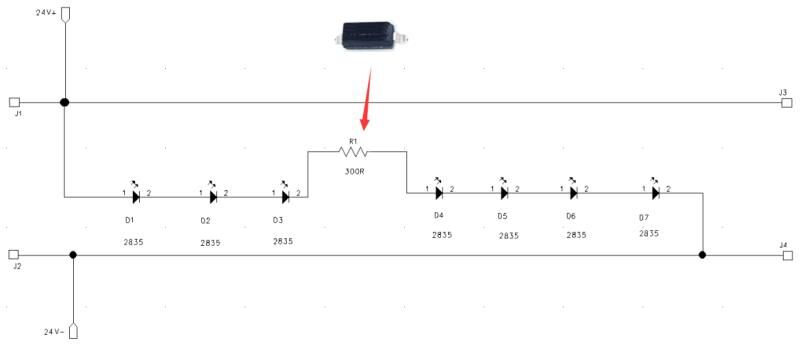

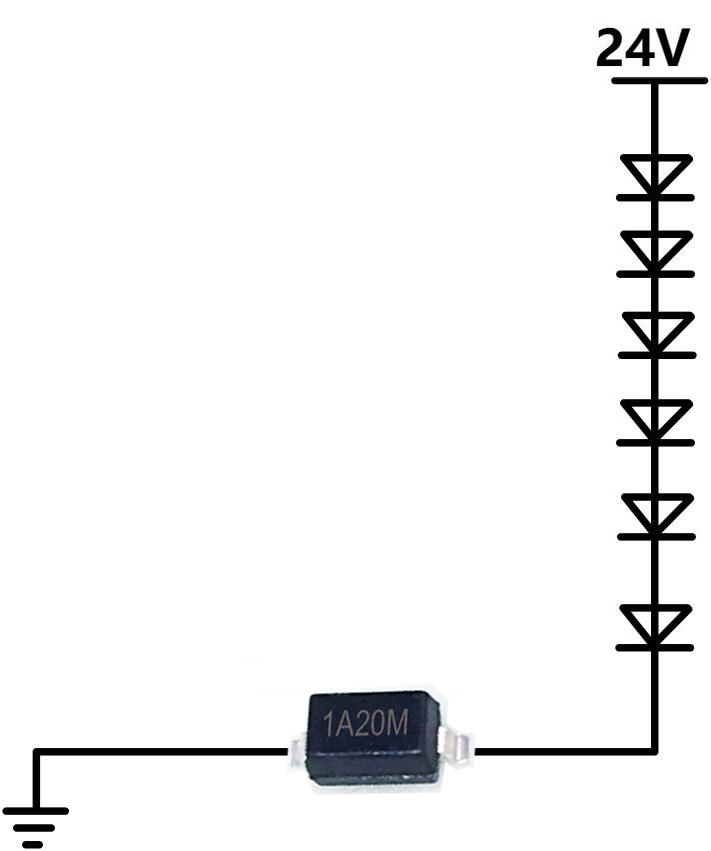

灯带应用替换电阻

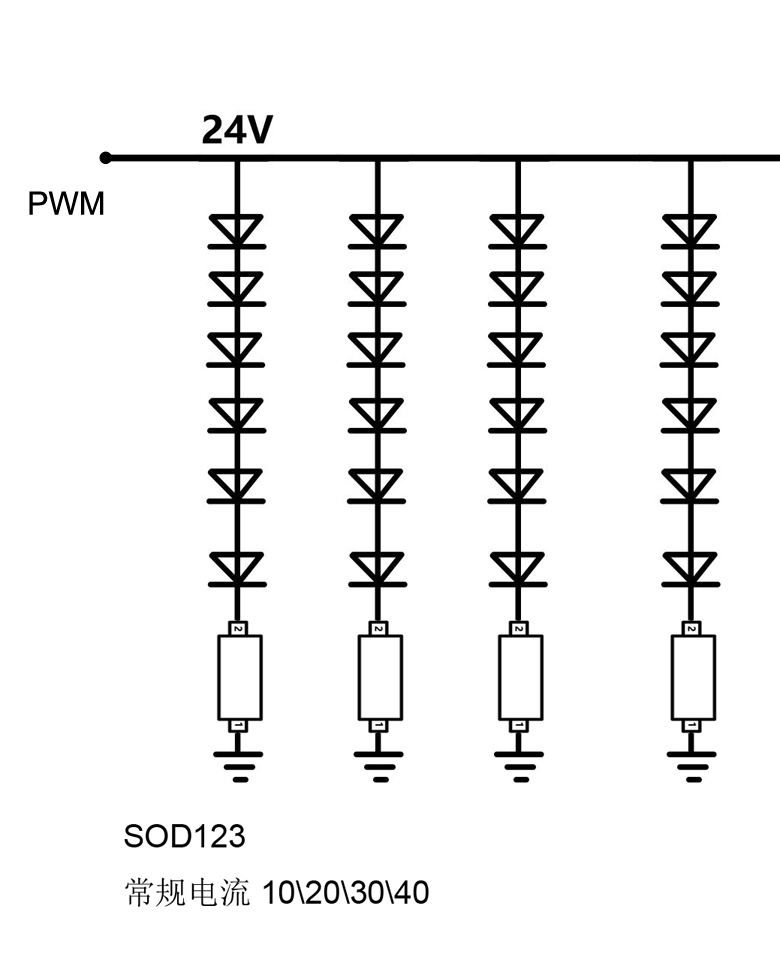

PWM调光应用
