低压线性News
HX305低压恒流IC
作者:  来源:本站  发表时间:2018-11-13 13:41:37   浏览:

产品概述

HX305固定电流LED恒流驱动,主要应用于单节锂电流供电恒流

HX305固定电流LED恒流驱动器

一、特点


1、电源电压:2.7V~5.5V

2、输出电流:150mA到380mA

3、低压差:150mV@350mA

4、输出电流精度:优于±5%

5、过热保护阈值:120℃

6、欠压保护:2.5V

7、LED短路保护

8、软启动



二、概述

HX305是一种低压差、线性降压、固定输出电流的LED恒流驱动器。

HX305无需外接其它元器件即可构成一个恒流输出的LED驱动电路,除LED外。

HX305内置过热保护功能,可有效保护芯片,避免结温超过120℃时因过热而造成损坏。HX305还集成了LED短路保护、电源欠压保护功能。此外,HX305自带软启动功能。

HX305可提供多个规格的输出电流供客户选择,输出电流可以从150mA到380mA,步长为10mA,并可通过多芯片并联的方式扩展LED的电流驱动能力。

HX305采用SOT-89-3的封装形式。



三、管脚图

丝印与脚位图

序号

管脚

功能



1

VP

输出,一般接最后一颗LED负极

2

VN

输入,接地

3

VD

输入,接电源电压



四、应用领域

LED照明驱动;LED手电筒、台灯、矿灯、指示灯;LED路灯、球宝射灯、洗墙灯

五、原理图

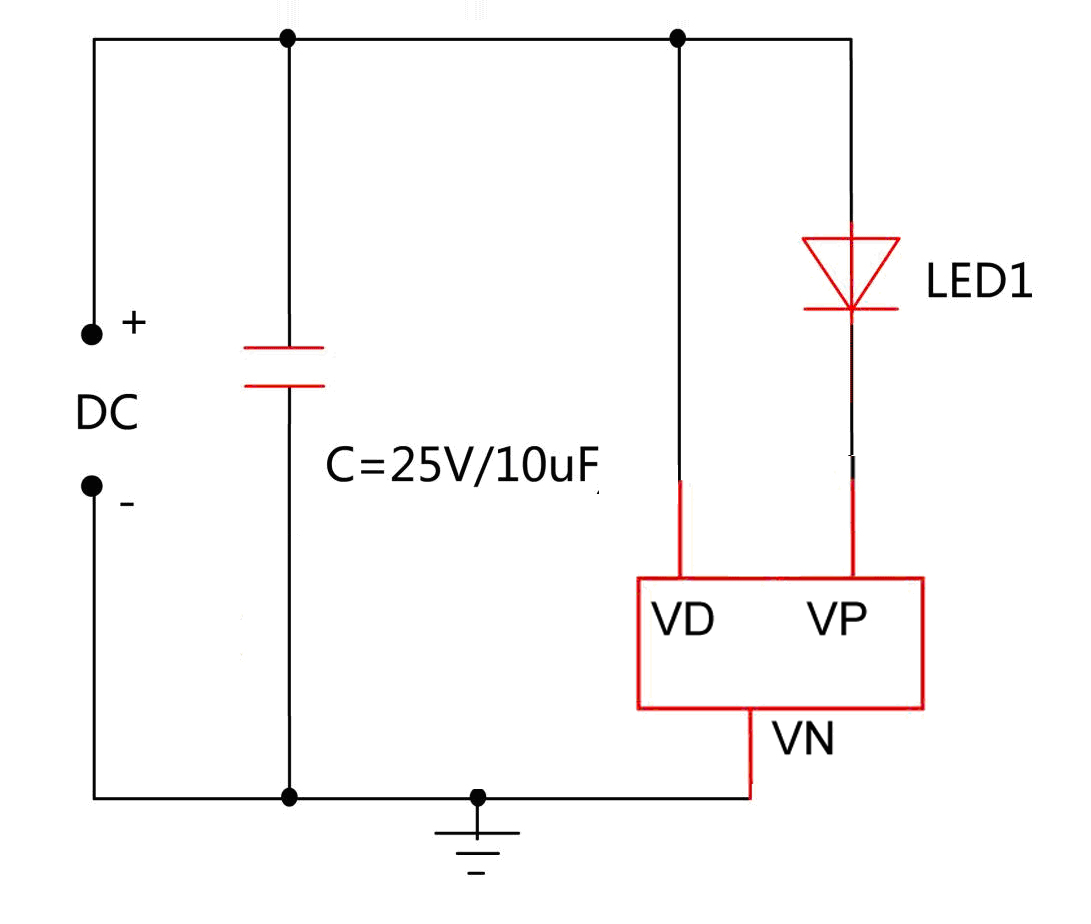

图一  输入2.7-6V工作原理图

图四  PWM调光应用原理图

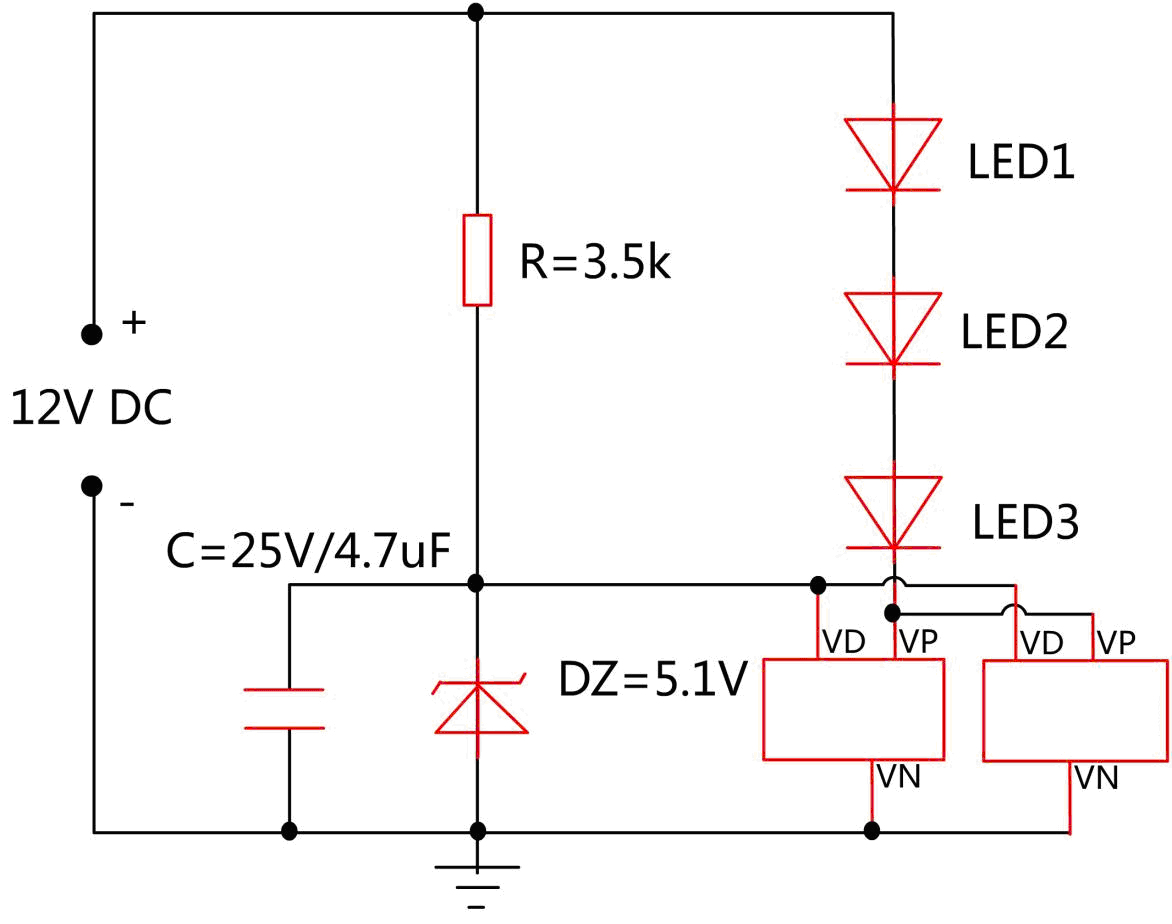

图三  并联应用原理图

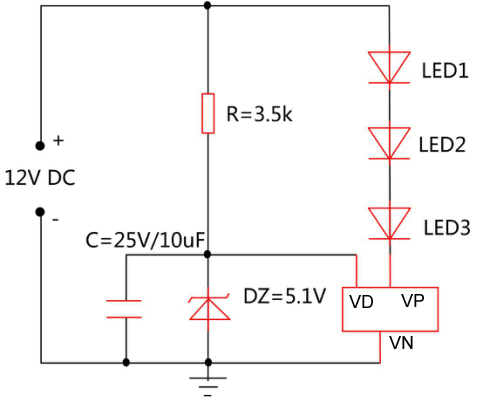

图二 输入12V工作原理图

六、极限参数

如无特殊说明,环境温度为25℃

参数

条件

描述

最小值

最大值

单位

电压

Vmax

VDVP端负值最大电压值

0.2

7

V

电流

Ivp_max

VP脚最大电流



500

mA

最大功耗

Psot89

SOT89-3最大功耗

-

0.5

W

温度

Ta

工作温度范围

-20

85

Tstg

存储温度范围

-40

120

Tsd

焊接温度范围(小于30S

230

240

ESD

Vesd

静电耐压值(人体模型)



2000

V

注:工作在以上极限参数会导至器件永久破坏,工作在以上极限条件会影响器件可靠性



七、电特性

如无特殊说明,VIN=5v;TA=25℃

参数

符号

测试条件

最小值

典型值

最大值

单位

电源电压

电压范围

VIN

ILED =350mA

2.7



5.5

V

保护阈值

VUVLO

ILED =350mA,逐步减小VIN

2.3

2.5

2.7

V

电源电流

静态电流

IDDQ

VIN =5.0V



250



uA

输出电压

输出电压差

VO

输出电流为设定值的90%



150



mV

过温保护

过温保护阈值

TOTP





120



oC

输出电流

输出电流范围

Ivp

VIN =3.6V

150



380

mA

输出电流精度

Ivp /Ivp

VO大于100mV

-5



5

%

负载调整率



VIN =3.6VVvp0.2V3.0V变化





2

mA /V

线性调整率



VIN3.0V5.0V变化





2

mA /V

九、功能描述

HX305是一款线性降压型恒流LED驱动芯片。

HX305无需外接其它元件即可提供150mA到380mA稳定的输出电流,除LED外。

HX305芯片内部包括软启动电路、过温保护电路、参考电压电路、欠压保护、LED短路保护电路以及功率管。当输入电压较高时,或者输出电流较大时,芯片上消耗的功耗较大,芯片会进入过热保护状态,降低输出电流,可有效保护芯片,避免结温超过120℃时因过热而造成损坏。

HX305自带软启动功能,该功能可以防止芯片在上电瞬间出现LED亮度的闪烁。



十、PCB注意事项

HX305的VD引脚加一个4.7uF左右的滤波电容,且该电容应尽可能靠近VDD引脚和地。一方面,该滤波电容可以减小系统上电时VDD引脚的电压尖峰,避免IC因过压而损坏,另一方面,当IC进入过温保护状态时,该滤波电容可以避免在电源VD上出现因输出电流波动而导致的大的纹波。



、订货信息



订货型号

封装

IC丝印

最小包装

环保信息

HX305

SOT89-3

7135XXX

1K/

无铅

固定电流分档:200MA-250MA-300MA-330MA-350MA-380MA


附件为规格书下载
