HX308中高压灯条灯带恒流
作者:  来源:本站  发表时间:2018-11-13 13:46:15   浏览:

产品概述HX308中高压灯条灯带恒流

概述

HX308 一款专为LED照明设计的LED 恒流驱动控制芯片,芯片采用高压MOS工艺制程,稳定的电路架构,提供非常稳定的恒流输出 输出电流由外接Rcs电阻设置,且输出电流不随芯片OUT 端口电压而变化,较好的恒流性能。内置温度补偿电路,在环境温度变化的情况下仍能确保输出电流的稳定性。



特点

◆单通道恒流驱动器

◆OUT端口输出电流外置可调,范围5mA~80mA

◆芯片间输出电流偏差<±4%

◆具有过热保护功能

◆VP脚耐压450V

◆最大功耗:600MW(SOT89)

◆线路简单、成本低廉

◆封装:SOT89-3封装



应用领域

◆36-300V中高压恒流电路、灯条、照明、车灯



 管脚图

脚位图

引脚名称

引脚序号

说明



VP

1

芯片电源输入与恒流输出端口

VN

2

芯片地

CS

3

输出电流值设置端



订货信息

订货型号

封装

 IC丝印

最小包装(Pcs)

环保信息

HX308H

SOT89-3

HX308 YYWW

1K/盘  4k/盘

无铅

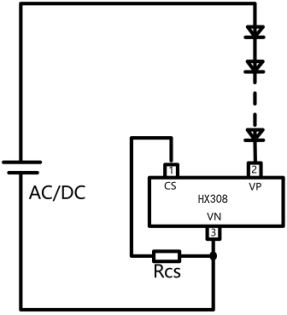

典型示意电路图


极限参数

特性参数

符号

范围

OUT端口电压

VOUT

-0.5~450V

OUT端口电流

IOUT

1~80mA

工作温度

TOPT

-40~120℃

存储温度

TSTG

-50~150℃

ESD耐压

VESD

2 KV

1:极限参数值是指超出该工作范围,芯片有可能损坏。推荐工作范围是指在该范围内,器件功能正常,但并不完全保证满足个别性能指标。



电气特性

符号

参数

条件

最小值

典型值

最大值

单位

VOUT

OUT输入电压

IOUT=30mA

10

--

--

V

VOUT_BV

OUT端口耐压

IOUT=0

--

--

450

V

IOUT

输出电流

--

--

--

80

mA

IDD

静态电流

VOUT=10V,REXT悬空

--

0.16

0.25

mA

VREXT

REXT端口电压

VOUT=10V

--

0.6

--

V

DIOUT

IOUT片间误差

IOUT=20mA

--

±4

--

%

TSC

电流负温度补偿起始点

--

--

130

--



OUT端口输出电流特性

OUT端口输出电流计算公式:



温度补偿

   LED 灯具内部温度过高,会引起LED 灯出现严重的光衰,降低LED 使用寿命。HX308 集成了温度补偿功能,当芯片内部结温超过130ºC 时,将会自动减小输出电流,以降低灯具内部温度。


系统方案设计

效率设计理论

应用电路工作效率计算如下:



其中Vin 是系统输入电源电压,VLED 是单个LED 工作电压降,ILED LED 导通电流。可看出系统串联的LED 数量n 越大,系统工作效率越高系统设计过程中,需根据应用环境调整HX308VP端口工作电压,优化η 值。



LED串联数量设计

系统串接的 LED 数量设计需考虑以下两个方面:

1) 电路中,VP端口电压VOUT = Vin – n*VLED ,为保证芯片正常工作,需保证VP端口电压VOUT > VOUT_MIN

2) 芯片 OUT 端口电压越低,系统工作效率越高。

综合以上两点,HX308VP端口工作电压范围为VOUT_MIN,系统串接的LED 数量n 计算为:(Vin - VOUT_MIN)/VLED





PCB注意事项

PCB布图时在HX308的VP引脚对地加一个104/1KV的电容,且该电容应尽可能靠近VP引脚和地。一方面,该滤波电容可以减小系统上电时VP引脚的电压尖峰,避免IC因过压而损坏,另一方面,当IC进入过温保护状态时,该滤波电容可以避免在电源VP上出现因输出电流波动而导致的大的纹波。

采样电阻Rcs到地的连线应尽量粗短,以减小因为连线寄生电阻导致的输出电流误差,芯片底部有增强散热能力的散热片,焊锡将底部填满,以保证散热片与铝基板或PCB覆铜紧密接触,空间允许的情况下,加大IC底部的铺铜面积,达到良好的散热效果。

系统设计时,应充分考虑开关冲击与雷击浪涌对IC造成的损坏,做好相关保护措施,高压应用布线时需要注意爬电距离,板材可选用可通过耐压测试的基板。


附件是规格书下载
