线条灯投光灯洗墙灯恒流pwm调光方案
作者:华芯  来源:本站  发表时间:2018-11-15 09:42:40   浏览:

PWM调光低压差高精度LED恒流芯片


概述

HX304是一款LED低压恒流驱动芯片,提供单通道恒定输出电流,电流通过外接电阻(RFB)进行设定,电流输出范围5~500mA,输出端可承受最大电压达42V。

芯片的VCC电压范围为2.7~5.5V,低至0.3V的电流设定电,以及200mV低压差驱动,使得HX304能够在宽驱动电压范围内提供稳定的电流输出,极大增强恒流模组的级联能力。

HX304外围元件少,应用可靠性好,芯片内部包含高精度的带隙基准源,5.5V电压调整器,过温保护电路和低压差驱动电路等。

HX304提供了输出端使能控制引脚DIM,内部具有上拉电阻,在不需要使用使能引脚的情况下,该引脚悬空,默认输出恒流。用户也可以采用5V逻辑通过该引脚对输出电流进行调光控制,实现高质量的PWM调光,与HX304配合使用作为大功率恒流驱动器。

HX304内建温度感应器与过热保护功能,温度感应器侦测HX304的温度,当芯片内部温度超过150℃时,过温保护电路会启动,关断恒流输出,当芯片内部结温低于130°C时,恒流输出会重新开启。

特点

1、线路简单元器件少

2、先进低压差恒流专利技术

3、恒定电流不受输出端电压影响

4、外接高精度电阻最大恒流输出500mA

5、输出端口最大耐压42V

6、PWM调光最高频率200KHz

7、过热保护阈值150℃

8、芯片间电流精度<±5%@ IOUT=350mA

9、VCC电压范围为2.7~5.5V

10、SOT89-5小体积金属散热封装使用温度范围-40~85°C

11、支持RGB调光输出共阳

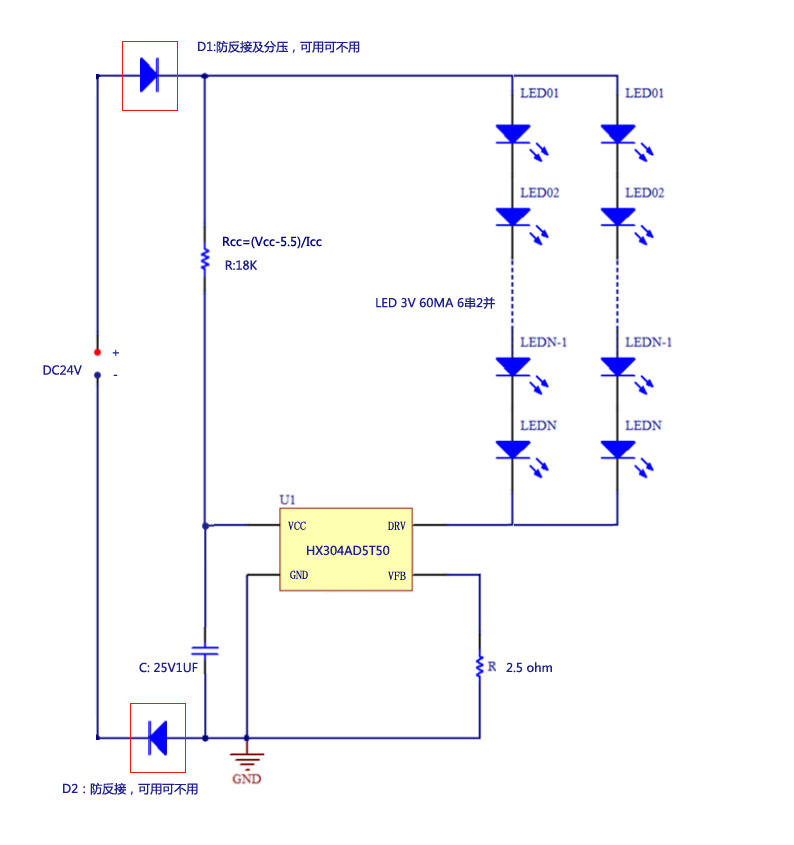

DC24V线条灯
