PWM调光低压差高精度LED恒流芯片

概述
HX304是一款LED低压恒流驱动芯片，提供单通道恒定输出电流，电流通过外接电阻（RFB）进行设定，电流输出范围5~500mA，输出端可承受最大电压达42V。
芯片的VCC电压范围为40V，低至0.3V的电流设定电，以及200mV低压差驱动，使得HX304能够在宽驱动电压范围内提供稳定的电流输出，极大增强恒流模组的级联能力。
HX304外围元件少，应用可靠性好，芯片内部包含高精度的带隙基准源，5.5V电压调整器，过温保护电路和低压差驱动电路等。
HX304提供了输出端使能控制引脚DIM，内部具有上拉电阻，在不需要使用使能引脚的情况下，该引脚悬空，默认输出恒流。用户也可以采用5V逻辑通过该引脚对输出电流进行调光控制，实现高质量的PWM调光,与HX304配合使用作为大功率恒流驱动器。
HX304内建温度感应器与过热保护功能，温度感应器侦测HX304的温度，当芯片内部温度超过150℃时，过温保护电路会启动，关断恒流输出，当芯片内部结温低于130°C时，恒流输出会重新开启。
特点
1、线路简单元器件少
2、先进低压差恒流专利技术
3、恒定电流不受输出端电压影响
4、外接高精度电阻最大恒流输出500mA
5、输出端口最大耐压42V
6、PWM调光最高频率200KHz
7、过热保护阈值150℃
8、芯片间电流精度<±5%@ IOUT=350mA
10、SOT89-5小体积金属散热封装使用温度范围-40~85°C

11、支持RGB调光输出共阳

PWM调光

管脚图

丝印与脚位图	序号	管脚	功能
SOT89-5	1	DIM	PWM调光控制脚,默认悬空时拉高
	2	GND	地
	3	VFB	LED 驱动电流设定端
	4	DRV	LED 驱动沉电流输出端
	5	VCC	电源

极限参数

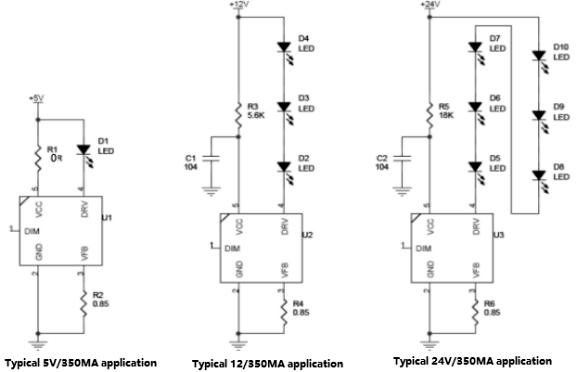

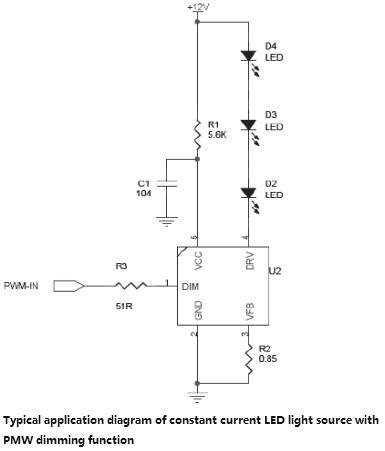

应用参考设计示范图

HX304的主要优点是在一定的供电范围内可以提供很好的恒定电流，输入电压大于2.7V，DRV最低启动电压（0.1-0.5V）。

例如：DC12V输入，负载Vled 3V 350MA三灯串联，在常温下工作，输入电压大于9.5V，LED工作电流稳定，当输入电压低于9V，LED电流下降，如果输入电压不足以提供DRV启动电压及LED正向电压，LED电流会减少。
